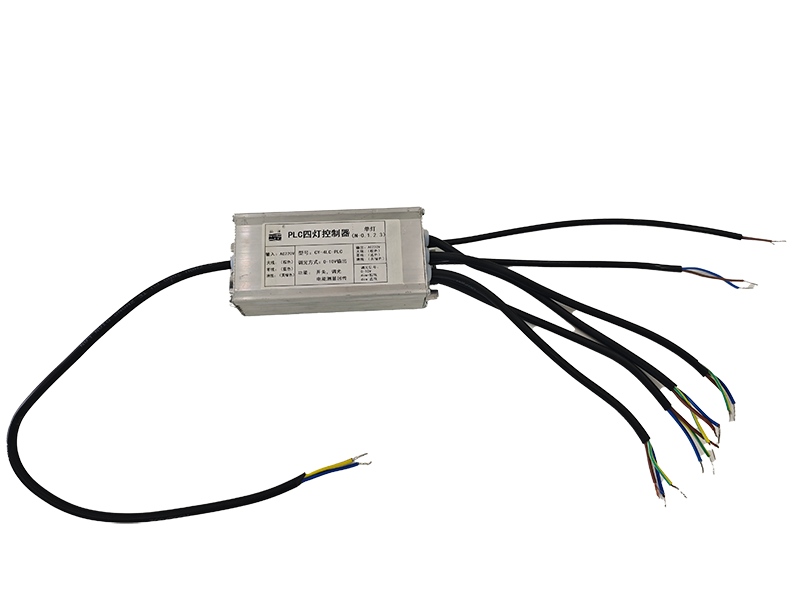

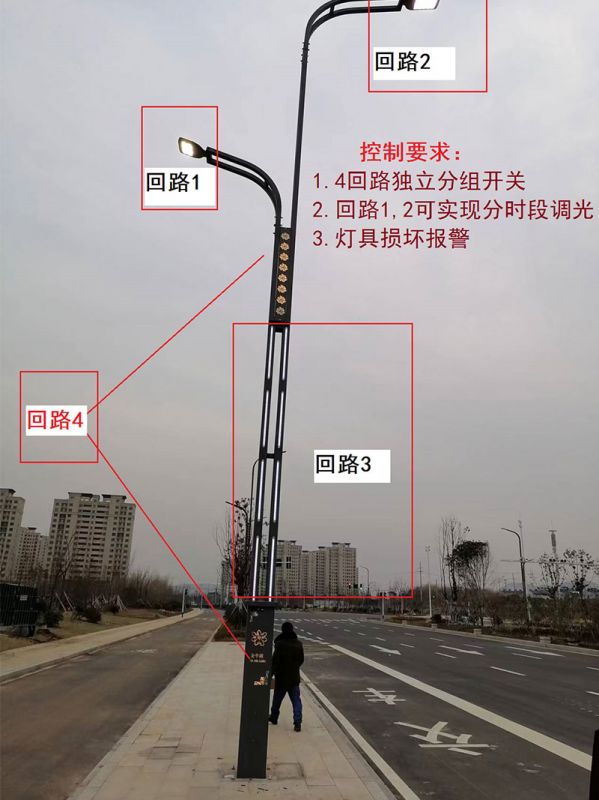

該款產品為4路繼電器輸出，4組測量電路，2路 0-10V 調光信號，最大燈具負載功率1000W。適合中華燈，綜合桿等燈具多回路控制場合使用，可實現燈具分組控制。如 節假日所有燈具中七彩燈，燈箱打開，平時關閉。一拖四，一只單燈控制器當4只單燈控制器使用，超高性價比。  4燈控制器需配合我司 電力載波型集中器，云平臺軟件  配套使用。

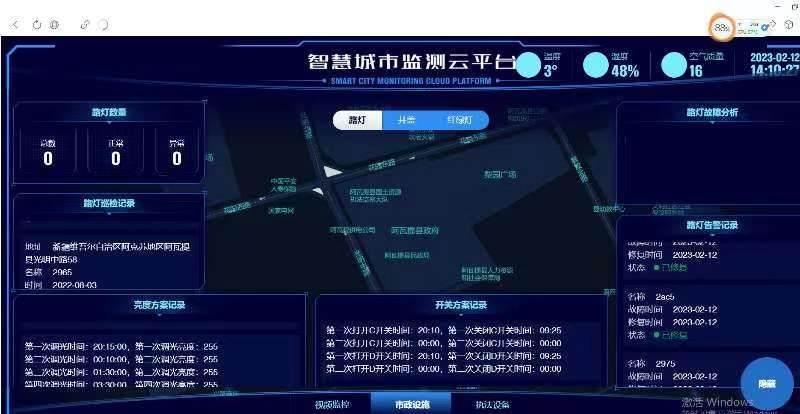

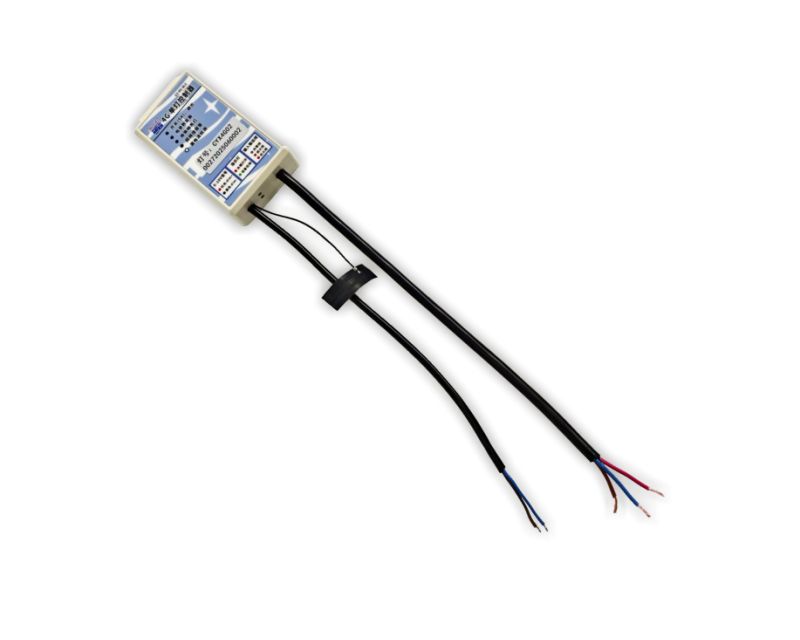

CY-SLC-4G-OC單燈控制器上電后，登錄云平臺。直接接受從云平臺發送控制命令，或主動將單燈控制器運行過程中產生的報警或事件數據直接上傳云平臺。設備功能● 實時監測 電流、電壓、功率、電能、漏電流等燈具工作參數、● 一路繼電器開關輸出，和 0～10V/PWM 調光信號輸出● 亮燈模式可設置為年表方式，經緯度方式，光控開關方式，常開模式，預約模式。● 事件報警功能，事件類型有：單燈電流過大，單燈電流過小，單燈燈具故障，單燈熔絲故障，燈桿漏電事件，燈桿傾斜事件，燈桿防雷器失效事件，單燈狀態變化事件等，一旦單燈偵測到此類事件發生，單燈會上報平臺。平臺會實時反映燈狀態。● 具有輸出短路保護功能，更護外置保險絲。● 內置陀螺儀芯片，具有燈桿傾斜報警，燈頭脫落報警功能（選配）● 固件遠程升級功能● 設備內置實時時鐘，掉線后，可依設定運行，操作日志內部存儲，上線后，上報給后臺，方便用戶查詢。● 具有異常開/關燈、燈具故障、通信失敗等報警功能；● 安裝簡單方便，能立即響應中心發送的指令。● 工業級工作溫度：－40℃～＋85℃● 控制器支持路燈遠程開關控制和調光功能：接 受遠程監控中心或移動終端APP控制指令控制 路燈的開關，具備0~100%無極調光功能，調光誤差不超過±1%，調光響應時間＜1s；● 控制器測量功能：能夠采集路燈供電電壓、負 載電流、有功功率、負載能耗、功率因數和開燈時長；● 控制器數據存儲功能：可存儲不少于6個時段控制策略。控制器支持獨立運行，支持本地記憶存儲，具有在通信中斷情況下能按照存儲的任務執行開關燈和調光的功能；● 控制器支持遠程OTA升級固件程序；● 控制器內置時鐘電池，設備任何時間上電后，不管有無網絡信號，都能按存儲策略運行。● 支持桿體漏電檢測拓展：對燈桿漏電實時檢測，確保用電環境安全；● 路燈控制器防水等級為IP67；● 浪涌抗擾度：在差模8KV的試驗電壓下設備沒有功能或性能的暫時降低或喪失；● 運行環境：溫度-40°C~85°C，相對濕度≤95%，設備能正常啟動和控制開關燈；● 設備通過GB/T9254-2008、GB/T17626.3-2016、IEC61000-4-2：2008的檢測；對應云平臺功能?單燈控制器功能支持在線率、亮燈率、節能率、用能計劃、亮燈統計、年度能耗趨勢、當月能耗對比、 年累計能耗趨勢、告警統計、當日告警，類型統計、系統 安全評分，統計數據支持餅圖、柱狀圖、曲線圖展示等 功能呈現；?支持手機APP掃碼添加控制器到智慧城市管理平臺，平臺獲取到控制器位置信息并在地圖上顯示；?設備地理位置信息GIS。?權限、賬號管理：分配系統權限，添加、編輯、刪除、區劃信息、項目信息、機構信息、項目管理、操作管理；賬號管理支持添加用戶、分配權限，支持多用戶同時登陸；?操作、登記記錄管理：用戶操作記錄，支持區別API調用操作和瀏覽器操作，支持顯示操作內容、記錄操作時間；登錄記錄需記錄用戶登錄時間、登錄IP、登錄城市；?單燈控制器通過4G卡連接運營商網絡接入平臺之后， 可通過平臺實現對單燈的后臺運維及資產管理：?運維派工：以工單和巡視的各環節為核心實現生產工作的標準化管理，主要完成景觀照明運維、檢修、巡視等日常工作的管理及作業的功能；通過大數據平臺與各系統進行交互，對生產運維數據進行數據分析，為運維質量的優化提供指導性的數據支撐并分析出好的業務流程處理；?資產管理：對照明資產信息進行維護和管理，包括資產信息的錄入或?qū)搿⒕庉嫷龋瑢?shí)現對城市照明資產 的資源標注以及數字檔案信息的建立，為城市照明資產 查詢、定位、統計分析提供基礎數據來源；?設備模板，定義燈桿，并與已錄入系統單燈進行綁定。?操作消息，以及消息處理進程會在平臺實時反應。

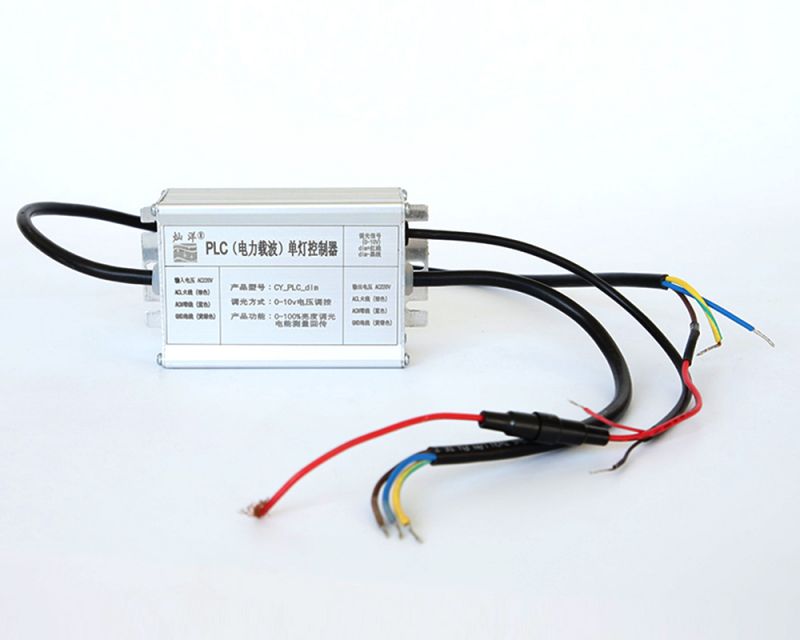

電力載波型單燈控制器產品型號：CY-SLC-PLC單燈控制器是智能照明系統的執行終端，它可以控制LED驅動電源，實現三大功能：    單燈控制器與 LED 驅動器直接相連，通過電力載波通訊方式接收和處理集中器發送的控制命令，并將控制結果或當前狀態反饋給集中器，實現對路燈的監測、控制。 每一個燈控制器都有一個固定的物理地址（UID）,便于在燈聯網中被尋址操作。   產品特點1、主要功能有： 定時開關、亮度調節、電流電壓測量、功率因數計算和故障報警等。2、采用專用的電力計量技術，可測量電壓、電流、功率、電量等電參數及用電數量（精度達1％）3、可控制輸出5A 220V交流電壓為給各種路燈提供電源。開關次數達10萬次。4、輸入端具有防雷保護。5、獨立電源供電的0～10V或PWM信號 對LED路燈以及有該調光接口的燈具進行調光。6、PLC采用先進的 OFDM 和直序擴頻調制方式，自動根據電力線環境選擇最佳通訊信道（共 12個），輕松避開 LED 驅動電源在不同負載下的干擾, 采用國網標準645協議。    技術參數序號項目說明1供電電源單相供電2供電電壓AC 85V-264V 全球電壓3頻率50Hz±10%4功耗靜態功耗≤1W動態功耗≤1.5W5上行通道PLC（OFDM）電力載波通訊6控制接口0~10VPWM7最大負載5A8繼電器工作壽命10萬次9工作溫度-40~85℃10工作濕度10% ~ 100%11EMC（電磁兼容）靜電放電8kV高頻電磁場10V/m電快速瞬變脈沖群4kV浪涌4kV工頻耐壓4kV  12防護等級IP67（灌膠）物理接線示意圖                                          單燈接線圖     將市電AC85-220V連接燈控制器的AC的輸入接口，將單燈控制器的AC輸出線連接驅動器的AC輸入接口（AC電源連接時L、N線的對應）；將燈控制器的0-10V調光信號輸出線接驅動器的0-10V DIM（調光）接口（DIM調光口連接時DIM+、DIM-線的連接）；將驅動器的電源輸出線連接LED燈（注意正負極的對應）。

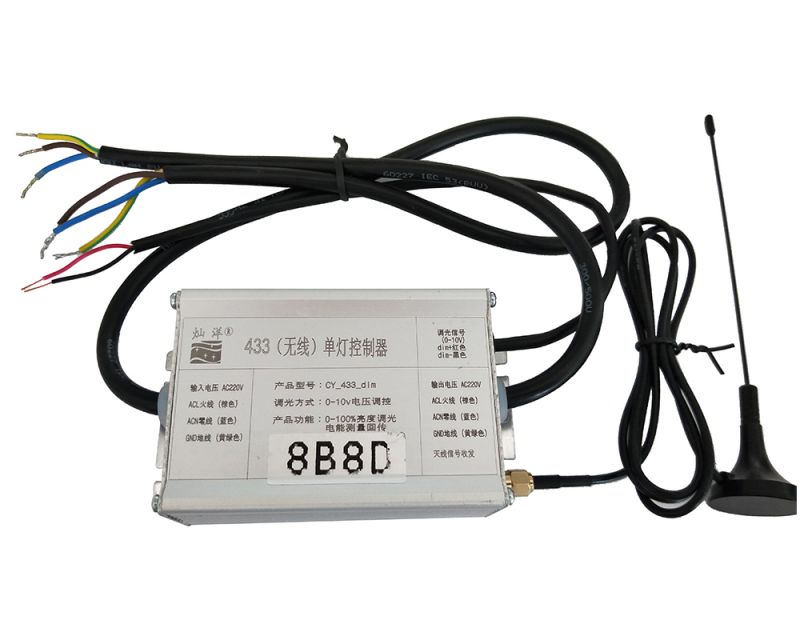

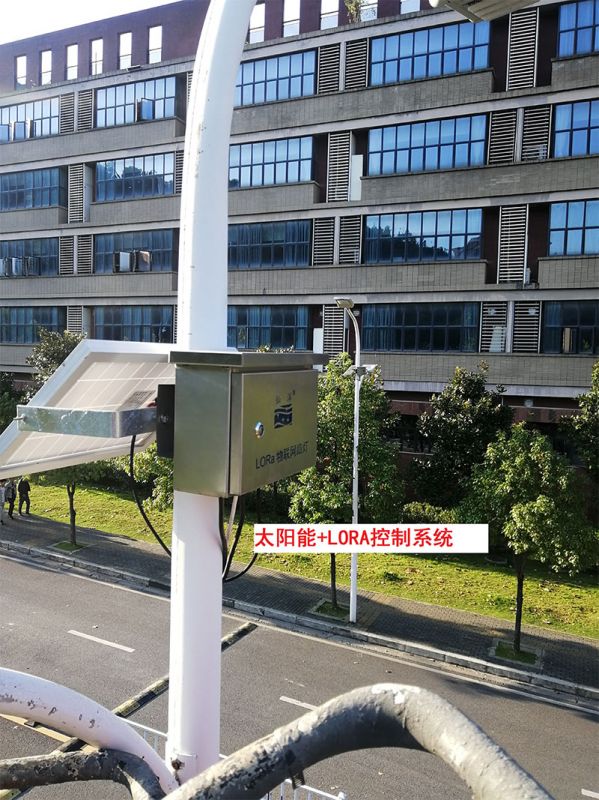

產品型號：CY-SLC-LORA單燈控制器是智能照明系統的執行終端，它可以和LED電源連接，實現三大功能:     單燈控制器與 LED 驅動器直接相連，通過433M無線電信號接收和處理集中器發送的控制命令，并將控制結果或當前狀態反饋給集中器，實現對路燈的監測、控制。 每一個燈控制器都有一個固定的物理地址（UID）,便于在燈聯網中被尋址操作。    產品特點1、開關、0-10V輸出或PWM（400Hz）亮度調節。2、測量電壓、電流、功率、電量等電參數（精度達1％）3、可控制輸出5A 220V交流電壓為給各種路燈提供電源。開關次數達10萬次。4、輸入端具有防雷保護。5、獨立電源供電的0～10V或PWM信號 對LED路燈以及有此調光接口的燈具進行調光。6、Zigbee型單燈控制器自組網，具有中繼功能，組成鏈?zhǔn)骄W(wǎng)絡后，傳輸距離可達10Km。  技術參數序號項目說明1供電電源單相供電2供電電壓AC 85V-264V 全球電壓3頻率50Hz±10%4功耗靜態功耗≤1W動態功耗≤1.5W5上行通道433MHz 6控制接口0~10VPWM7最大負載5A8繼電器工作壽命10萬次9工作溫度-40~85℃10工作濕度10% ~ 100%11EMC（電磁兼容）靜電放電8kV高頻電磁場10V/m電快速瞬變脈沖群4kV浪涌4kV工頻耐壓4kV  12防護等級IP67（灌膠）     物理接線示意圖                                               單燈接線圖     將市電AC85-220V連接燈控制器的AC的輸入接口，將燈控制器的AC輸出線連接驅動器的AC輸入接口（AC電源連接時L、N線的對應）；將燈控制器的0-10V調光信號輸出線接驅動器的0-10V DIM（調光）接口（DIM調光口連接時DIM+、DIM-線的連接）；將驅動器的電源輸出線連接LED燈（注意正負極的對應）。

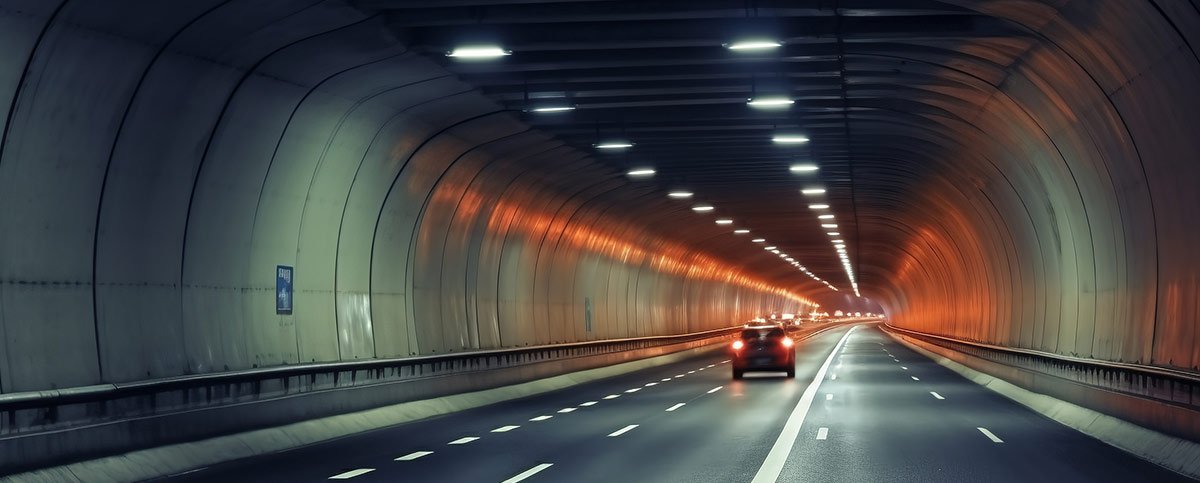

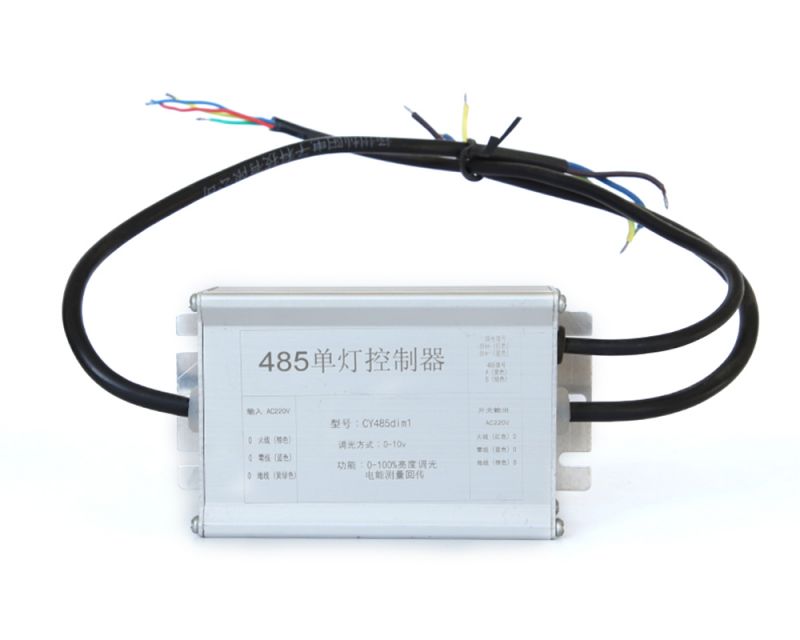

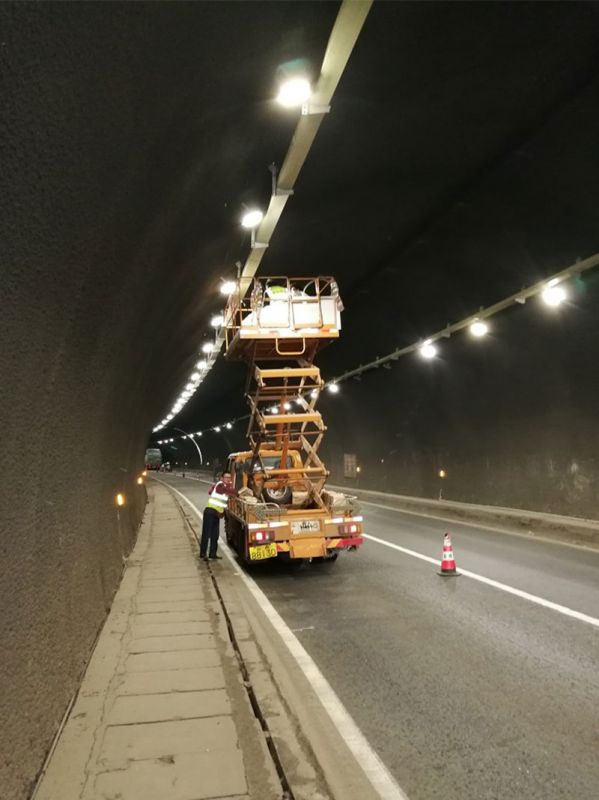

產品型號：CY-SLC-RS485      單燈控制器與 LED 驅動器直接相連，通過RS485總線接收和處理集中器發送的控制命令，并將控制結果或當前狀態反饋給集中器，實現對路燈的監測、控制。 每一個燈控制器都有一個固定的物理地址（UID）,便于在燈聯網中被尋址操作。  產品特點 1、主要功能有： 定時開關、亮度調節、電流電壓測量、功率因數計算和故障報警等。2、采用專用的電力計量技術，可測量電壓、電流、功率、電量等電參數及用電數量（精度達1％）3、可控制輸出5A 220V交流電壓為給各種路燈提供電源。開關次數達10萬次。4、輸入端具有防雷保護。5、獨立電源供電的0～10V或PWM信號 對LED路燈以及有該調光接口的燈具進行調光。6、RS485總線上可以掛接100個單燈控制器，在無中繼器的情況下，可靠傳輸距離達1Km。7、該產品在隧道智能調光系統中有廣泛應用。  技術參數 序號項目說明1供電電源單相供電2供電電壓AC 85V-264V 全球電壓3頻率50Hz±10%4功耗靜態功耗≤1W動態功耗≤1.5W5上行通道RS485，Modbus 格式 自定義協議6控制接口0~10VPWM7最大負載5A8繼電器工作壽命10萬次9工作溫度-40~85℃10工作濕度10% ~ 100%11EMC（電磁兼容）靜電放電8kV高頻電磁場10V/m電快速瞬變脈沖群4kV浪涌4kV工頻耐壓4kV  12防護等級IP67   物理接線示意圖                                           隧道調光系統應用拓?fù)鋱D：
